LED防犯灯・街路灯・道路灯

LED道路灯
KLE-144
受注生産品
LEDEEMA

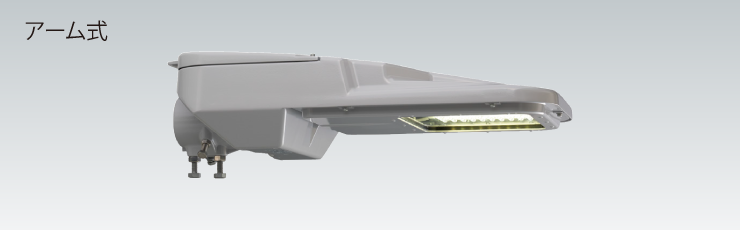

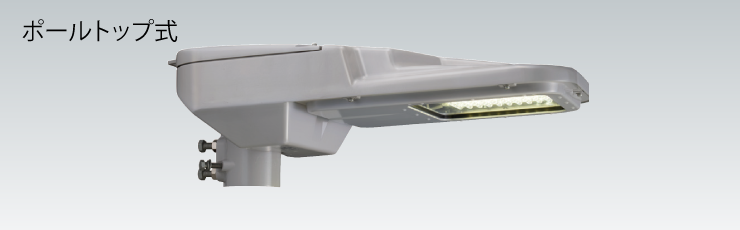

製品画像 製品画像

国土交通省「LED道路・トンネル照明導入ガイドライン(案)」に適合するLED道路灯
カットオフ・初期光束補正機能・電源ユニット内蔵・角度可変機能付
※電球色LED 仕様品は特注にて対応致します。

電力会社申請入力容量
KLE-144S-60L1-A KLE-144S-60L1C-A KLE-144S-80L1-A KLE-144S-80L1C-A
58VA 58VA 78VA 78VA
電力会社申請入力容量
KLE-144-40L1-A KLE-144-40L1C-A KLE-144-60L1-A KLE-144-60L1C-A KLE-144-80L1-A KLE-144-80L1C-A
39VA 39VA 57VA 57VA 76VA 76VA
光センサー組込み型 KLE-144S-60L1-A (100/200V・50/60Hz）
連続照明用
ガイドラインタイプ：f,g,o,q,s,u
建電協形式：KCE070-2,KCE070-3		 オープン価格
KLE-144S-60L1C-A (100/200V・50/60Hz）
交差点照明用
ガイドラインタイプ：q,s,u
建電協形式：KCE070-2C		 オープン価格
KLE-144S-80L1-A (100/200V・50/60Hz）
連続照明用
ガイドラインタイプ：a,b,h,i,n,p,r,t
建電協形式：KCE100-2,KCE100-3		 オープン価格
KLE-144S-80L1C-A (100/200V・50/60Hz）
交差点照明用
ガイドラインタイプ：p,r,t
建電協形式：KCE090-2C		 オープン価格
光センサーなし型 KLE-144-40L1-A (100/200V・50/60Hz）
連続照明用
ガイドラインタイプ：k,l,q'
建電協形式：KCE050-2		 オープン価格
KLE-144-40L1C-A (100/200V・50/60Hz）
交差点照明用
ガイドラインタイプ：q'
建電協形式：KCE050-2C		 オープン価格
KLE-144-60L1-A (100/200V・50/60Hz）
連続照明用
ガイドラインタイプ：f,g,o,q,s,u
建電協形式：KCE070-2,KCE070-3		 オープン価格
KLE-144-60L1C-A (100/200V・50/60Hz）
交差点照明用
ガイドラインタイプ：q,s,u
建電協形式：KCE070-2C		 オープン価格
KLE-144-80L1-A (100/200V・50/60Hz）
連続照明用
ガイドラインタイプ：a,b,h,i,n,p,r,t
建電協形式：KCE100-2,KCE100-3		 オープン価格
KLE-144-80L1C-A (100/200V・50/60Hz）
交差点照明用
ガイドラインタイプ：p,r,t
建電協形式：KCE090-2C		 オープン価格

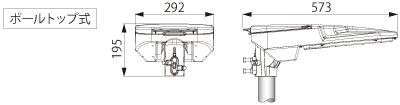

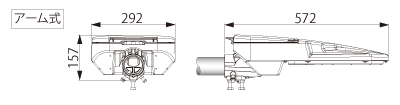

寸法図

寸法図 寸法図

特長

1. アーム式は２つのアーム径に対応
２種のアーム径 (φ48.6/φ60.5) に対応しております。
既設のアームにも違和感なく取付けできます。

2. 角度可変機能付
ポールトップ式は標準角度5°を10°又は15°に変更が可能です。
アーム式はアーム取付角度から+5°又は+10°に変更が可能です。

※鳥害防止オプションをご用意しています。
※専用アーム / ポールは特注にて対応致します。
※ご不明な点は、弊社営業所までお問い合わせください。

(形名の末尾に、アーム式はAM、ポールトップ式はPTが付きます。）

形名 配光 本体 グローブ 標準色 質量(kg) 防塵・防水性能
(LED・電源
収納部/ 灯具）		 器具光束(lm) 消費電力(最大)(W)※1
KLE-144-40L1-A 連続 アルミ
ダイカスト		 強化
ガラス		 グレー 約10.0 IP44/IP23 6,200 37.0
KLE-144-40L1C-A 交差点
KLE-144S-60L1-A 連続 9,200 53.5
KLE-144S-60L1C-A 交差点
KLE-144-60L1-A 連続 53.0
KLE-144-60L1C-A 交差点
KLE-144S-80L1-A 連続 12,800 74.5
(100V)
74.0
(200V)
KLE-144S-80L1C-A 交差点
KLE-144-80L1-A 連続 74.0
(100V)
73.0
(200V)
KLE-144-80L1C-A 交差点
形名 固有エネルギー
消費効率(lm/W)		 光束維持時間(h)※2 色温度(K) 平均演色評価数(Ra) 耐雷サージ(kV)※3 定格
電圧(V)		 定格入力
電流(A)		 定格入力
容量
（電力会社申請
入力容量）(VA)
KLE-144-40L1-A 167.5 60,000 5,000 70 15 100/200 0.38/1.95 39
KLE-144-40L1C-A
KLE-144S-60L1-A 171.9 0.55/0.29 58
KLE-144S-60L1C-A
KLE-144-60L1-A 173.5 0.54/0.285 57
KLE-144-60L1C-A
KLE-144S-80L1-A 171.8(100V)
172.9(200V)		 0.75/0.39 78
KLE-144S-80L1C-A
KLE-144-80L1-A 172.9(100V)
175.3(200V)		 0.745/0.38 76
KLE-144-80L1C-A

★調光できません。
※1：60,000時間経過後の最大値
※2：光束維持率80％（照明器具の適正交換時期は8～10年です。）
※3：コモンモード
周囲温度:-20～40℃の範囲でご使用ください。
