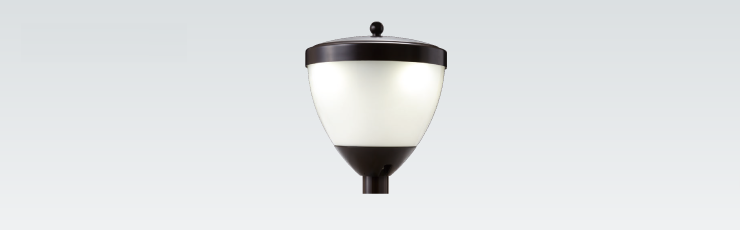

必要な場所に明かりを配光できる機能を搭載したタイプのLED公園灯です。
設置後でも配光を変えることが可能です。
※電球色LED 仕様品は特注にて対応致します。
| 配光可変機能付き型 | KLS-708-3M1 | (100/200V・50/60Hz） HF100相当 自動点滅機能なし |
オープン価格 |
|---|---|---|---|
| KLS-708-5M1 | (100/200V・50/60Hz） HF250相当 自動点滅機能なし |
オープン価格 | |
| KLS-708-8M1 | (100/200V・50/60Hz） HF300/400相当 自動点滅機能なし |
オープン価格 | |
| 配光可変機能なし型 | KLS-708-3M1-F | (100/200V・50/60Hz） HF100相当 自動点滅機能なし |
オープン価格 |
| KLS-708-5M1-F | (100/200V・50/60Hz） HF250相当 自動点滅機能なし |
オープン価格 | |
| KLS-708-8M1-F | (100/200V・50/60Hz） HF300/400相当 自動点滅機能なし |
オープン価格 |
| 形名 | 本体 （ホルダー） |
グローブ | 標準色 | 質量(kg) | 適合 ポール径 |
防塵・ 防水性能 |
器具光束(lm) | 消費電力(W) |
|---|---|---|---|---|---|---|---|---|
| KLS-708-3M1 | アルミ ダイカスト |
アクリル （乳白フロスト） |
ブラウン | 約5.8 | φ76.3 | IP23 | 3,400 | 28.5 |
| KLS-708-3M1-F | 約5.7 | 3,300 | ||||||
| KLS-708-5M1 | 約6.0 | 6,400 | 52.5 | |||||
| KLS-708-5M1-F | 6,000 | |||||||
| KLS-708-8M1 | 約7.0 | 9,500 | 79.5 | |||||
| KLS-708-8M1-F | 約6.3 | 9,400 |
| 形名 | 固有エネルギー 消費効率(lm/W) |
光束維持時間(h)※1 | 上方光束比(%) | 色温度(K) | 平均演色評価数(Ra) | 耐雷 サージ(kV)※2 |
定格 電圧(V) |
定格入力 電流(A) |
定格入力容量 （電力会社申請入力容量）(VA) |
|---|---|---|---|---|---|---|---|---|---|
| KLS-708-3M1 | 119.2 | 60,000 | 15~20 | 5,000 | 70 | 15 | 100/200 | 0.286/0.143 | 28.6 |
| KLS-708-3M1-F | 115.7 | 5~15 | |||||||
| KLS-708-5M1 | 121.9 | 15~20 | 0.540/0.270 | 54.0 | |||||
| KLS-708-5M1-F | 114.2 | 5~15 | |||||||
| KLS-708-8M1 | 119.4 | 15~20 | 0.800/0.400 | 80.0 | |||||
| KLS-708-8M1-F | 118.2 | 5~15 |
★調光できません。
※1：光束維持率80％（照明器具の適正交換時期は8～10年です。）
※2：コモンモード
周囲温度:-20～35℃の範囲でご使用ください。
器具の設置後でも LED ユニットの配置換えで配光を変えることができます。
設置後の環境変化などにより背面の光をカットしたい場合など従来は配光を抑えたい方向に遮光板等を取り付けて対応していました。
配光可変機能付き公園灯は LED ユニットの配置を変えることで対応が可能です。

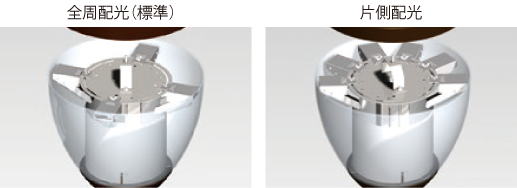

| ■LEDユニットの配置 |
|---|
 |

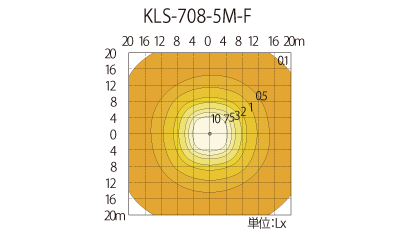

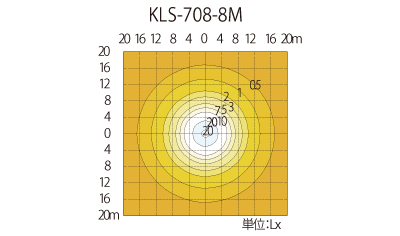

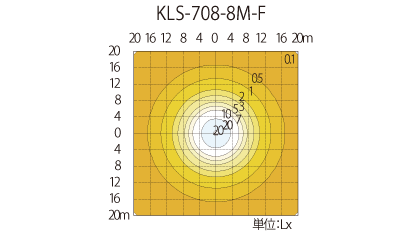

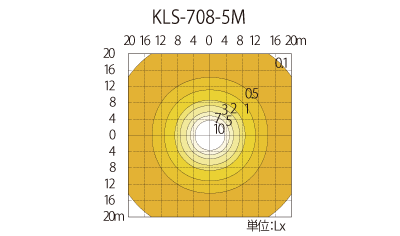

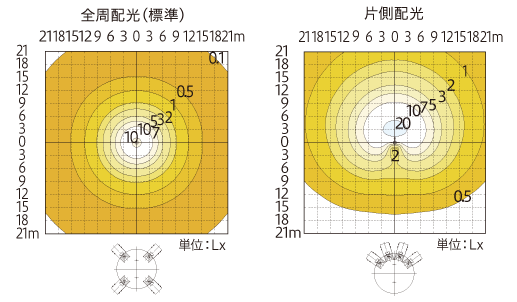

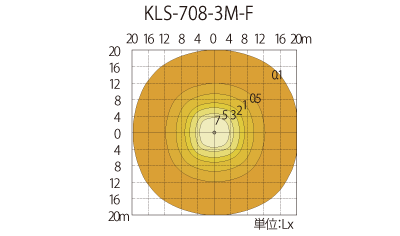

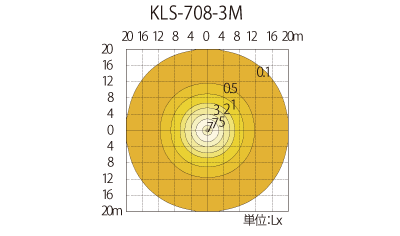

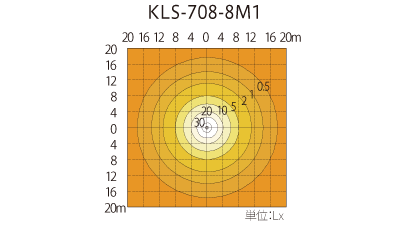

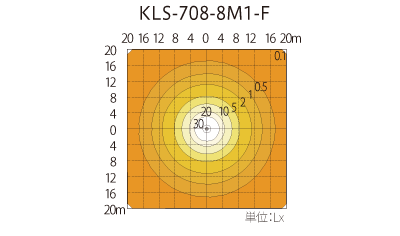

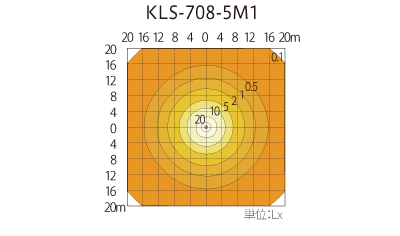

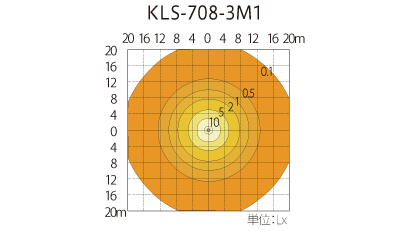

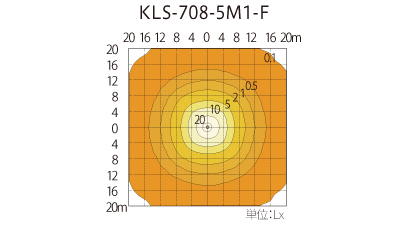

| ■照度分布図比較 |
 |
