LED防犯灯・街路灯・道路灯

LED街路灯
KLE-143
受注生産品
LEDEEMA

製品画像

設置環境に合わせ配光を変えられるLED街路灯。
同じデザインでアーム式、ポールトップ式の2方式をラインナップ。
※電球色LED 仕様品は特注にて対応致します。

電力会社申請入力容量
KLE-143S-55L-AM KLE-143S-80L-AM KLE-143S-55L-PT KLE-143S-80L-PT KLE-143-55L-AM KLE-143-80L-AM KLE-143-55L-PT KLE-143-80L-PT
58VA 80VA 58VA 80VA 57VA 79VA 57VA 79VA
アーム式
光センサー組込み型
KLE-143S-55L-AM (100/200V・50/60Hz)
HF250相当
オープン価格
KLE-143S-80L-AM (100/200V・50/60Hz)
HF300相当
オープン価格
ポールトップ式
光センサー組込み型
KLE-143S-55L-PT (100/200V・50/60Hz)
HF250相当
オープン価格
KLE-143S-80L-PT (100/200V・50/60Hz)
HF300相当
オープン価格
アーム式
光センサーなし型
KLE-143-55L-AM (100/200V・50/60Hz)
HF250相当
オープン価格
KLE-143-80L-AM (100/200V・50/60Hz)
HF300相当
オープン価格
ポールトップ式
光センサーなし型
KLE-143-55L-PT (100/200V・50/60Hz)
HF250相当
オープン価格
KLE-143-80L-PT (100/200V・50/60Hz)
HF300相当
オープン価格

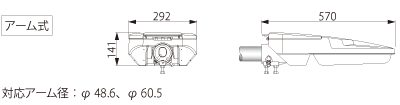

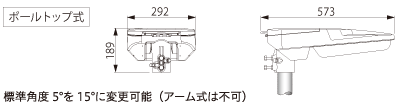

寸法図

寸法図 寸法図

4つの特長

1. 配光可変型LEDモジュール(特許)搭載
道路には標準のワイド配光、交差点にはエリア配光のように、設置環境に合わせて配光を変更することができます。

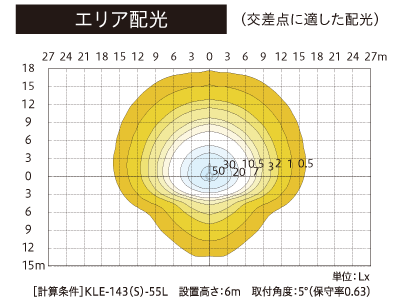

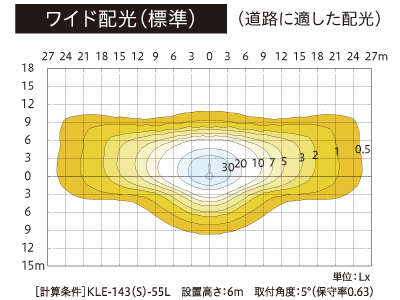

配光可変イメージ 配光可変イメージ

2. 光センサー機能ON/OFFスイッチを搭載
看板照明などの迷光で誤動作する場合に光センサー機能を切ることが可能です。(別置形点滅器などに制御変更ができます。)

3.ポールトップ式は2種の取付角度に対応
標準角度5°を15°に変更が可能です。(アーム式は不可)

4. アーム式は2種のアーム径に対応
2 種のアーム径(φ 48.6/ φ 60.5)に対応しております。既設のアームにも違和感なく取付けできます。

※鳥害防止オプションをご用意しています。
※専用アーム/ ポールは特注にて対応致します。

(KLE-143 の形名の末尾に、アーム式は AM、ポールトップ式は PT が付きます。)

形名 本体 グローブ 標準色 質量(kg) 防塵・防水性能
(LED・電源
収納部/ 灯具)
器具光束(lm) 消費電力(W)
KLE-143S-55L アルミ
ダイカスト
アクリル
(フロスト)
ブラウン 約9.0 IP44/IP23 7,600 55.5
KLE-143-55L 55.0
KLE-143S-80L 10,300 78.0
KLE-143-80L 77.0
形名 固有エネルギー
消費効率(lm/W)
光源寿命(h)※1 色温度(K) 平均演色評価数(Ra) 耐雷サージ(kV)※2 定格
電圧(V)
定格入力
電流(A)
定格入力容量
(電力会社申請入力容量)(VA)
KLE-143S-55L 136.9 60,000 5,000 70 15 100/200 0.580/0.290 58
KLE-143-55L 138.1 0.570/0.285 57
KLE-143S-80L 132.0 0.80/0.40 80
KLE-143-80L 133.7 0.790/0.395 79

★調光できません。
※1:光束維持率80%(照明器具の適正交換時期は8~10年です。)
※2:コモンモード
周囲温度:-20~35℃の範囲でご使用ください。
